Pour réaliser cet article, je me suis servi du «Guide du dessinateur industriel» (ISBN 2.01.014735.9) et du Projet Harmonisation et normalisation des échanges graphiques informatisés dans les projets de construction avec PROSYS / DERBi / EDI Management avec le concours du CSTB.
Ces éléments servent à revenir à l’essentiel pour les dessinateurs.

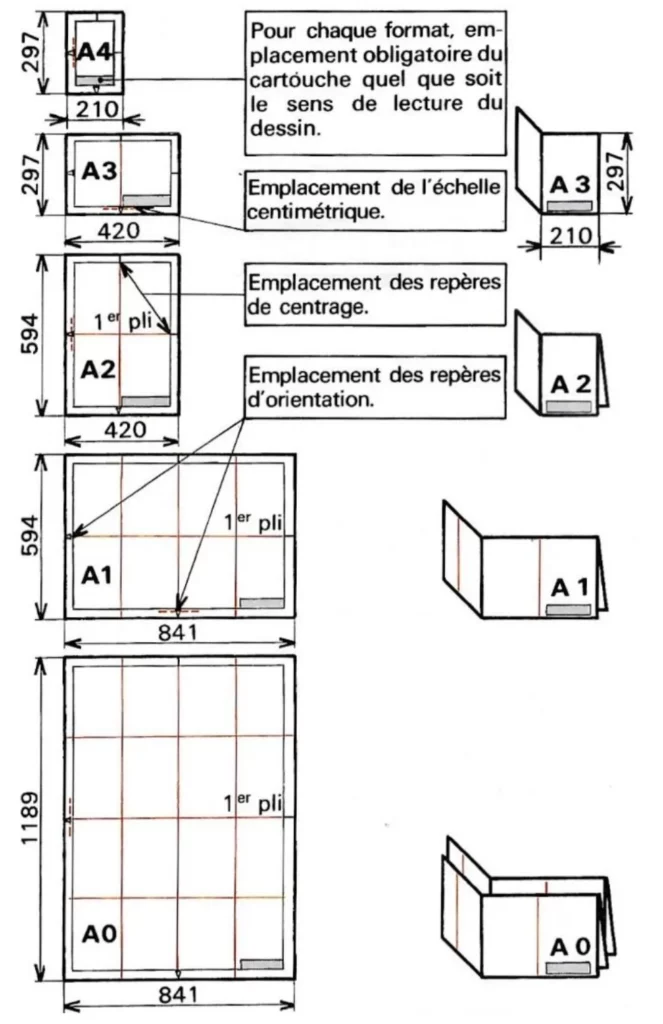

La présentation du dessin (NF EN ISO 5457, NF EN ISO 7200)
Afin de faciliter l’expédition et le classement des documents, on adopte comme format de pliage le 210x297mm.
C’est pourquoi, il est recommandé d’utiliser les formats ci-contre pour un pliage aisé.
Ces formats se déduisent les uns des autres, à partir du format A0 de surface 1m², en subdivisant chaque fois par moitié, le coté le plus grand.
Le rapport de la longueur sur la largeur est égal à √2.
Les formats s’emploient indifféremment en longueur ou en largeur.
Il faut choisir le plus petit compatible avec la lisibilité optimale du document.
L’emplacement d’orientation qui est dirigé vers le dessinateur est utilisé dans l’industrie. L’autre emplacement doit être supprimé pour éviter les confusions.

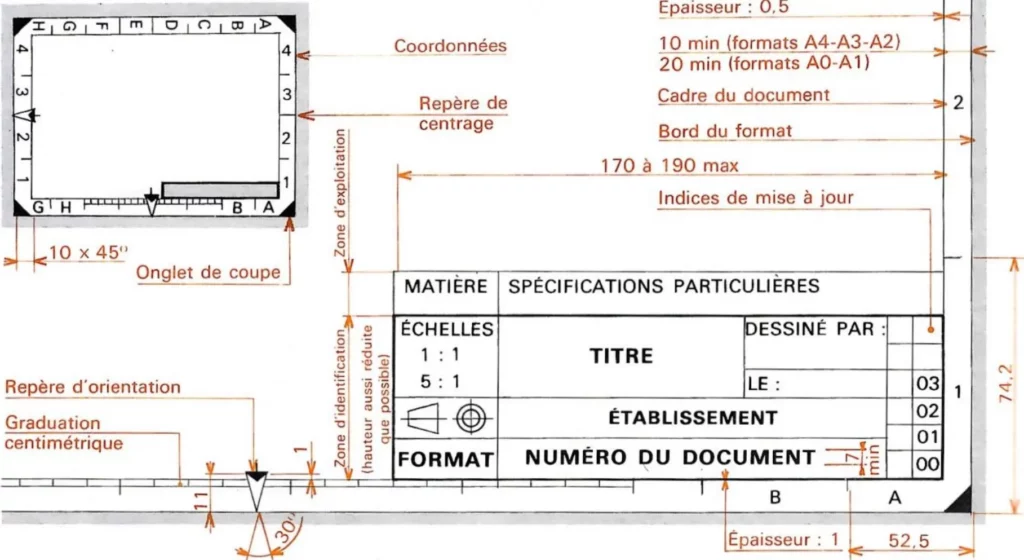

Le cartouche
Le cartouche reçoit les inscriptions nécessaires et suffisantes pour l’identification et l’exploitation du document. Ci-dessous un extrait de la norme pour le récapitulatif du cartouche.
Vous retrouverez dans l’ « Harmonisation et normalisation des échanges graphiques informatisés dans les projets de construction » qui énumère les éléments obligatoires et facultatifs au cartouche.
En bas de cet article, vous trouverez la liste des éléments nécessaire pour le cartouche
Les indices de mise à jour
Ils sont utilisés lorsqu’on décide d’apporter des modifications à une ou plusieurs pièces.
Le tableau des mises à jour est habituellement placé à proximité du cartouche. Pour des raisons pratiques, on commence à le remplir par le bas. Il reste ouvert dans le cas d’éventuelles modifications.
Les écritures (NF EN ISO 3098)
La lecture doit rester possible sur des reproductions jusqu’à une réduction linéaire de 50%. Pour cette raison la hauteur minimale du texte pour des formats de papier type A4, A3, A2 est de 2,5 mm et pour les formats A1, A0 est 3,5 mm.
Toutefois pour la hauteur de 2,5 mm, il est conseillé de ne pas utiliser de minuscules.

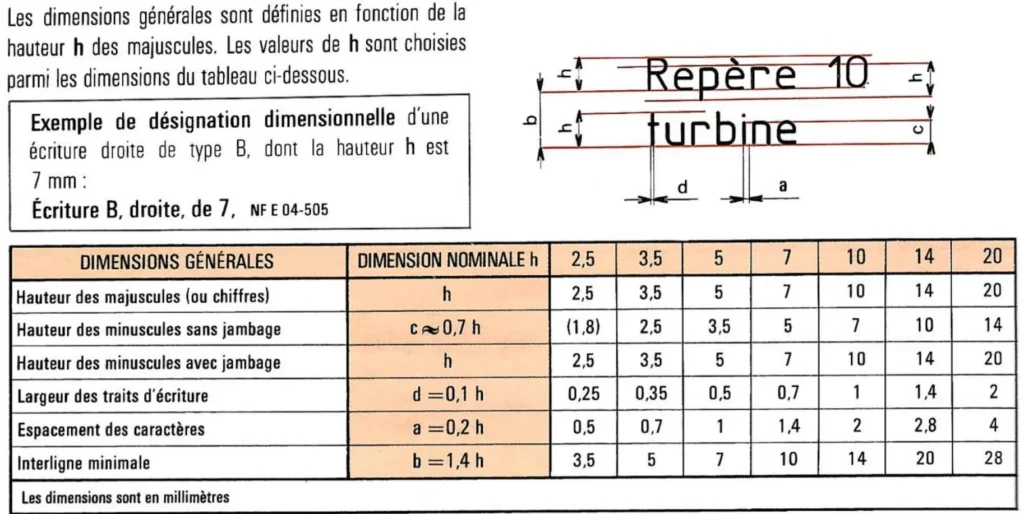

Ci-dessous l’extrait de la norme faisant le récapitulatif des dimensions des écritures.

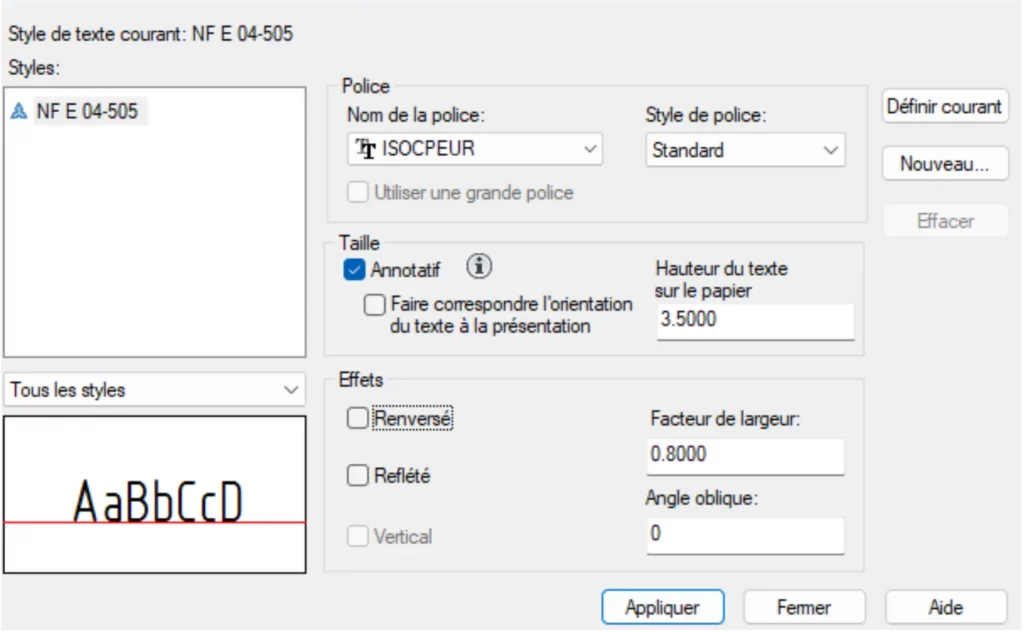

Pour les logiciels de dessin actuels, la police présentée par cette norme est « ISOCPEUR » dont ci-dessous une capture de la configuration possible du style de texte, où h correspond à la Hauteur du texte :
Les caractères spéciaux
Sous AutoCAD : voici les combinaisons à ajouter dans les textes simples, les textes multilignes et les valeurs des attributs pour avoir le caractère ou le comportement souhaité.
|
ø |
%%c |
± |
%%p |
° |
%%d |
Souligné bas |
%%u |
|
Souligné haut |
%%o |
||||||
Pour les autres, en se servant de la table de caractères Windows, ci-dessous une liste non exhaustive des caractères ajoutable par la combinaison de la touche « ALT » et les chiffres du pavé numérique sur la droite du clavier.
|
¼ |
Alt + 0188 |
½ |
Alt + 0189 |
¾ |
Alt + 0190 |
ø |
Alt + 0248 |
Ø |
Alt + 0216 |
|
É |
Alt + 0201 |
Ê |
Alt + 0202 |
È |
Alt + 0200 |
Æ |
Alt + 0198 |
æ |
Alt + 0230 |
|
Ç |
Alt + 0199 |
Π|
Alt + 0140 |
œ |
Alt + 0156 |
‰ |
Alt + 0137 |
± |
Alt + 0177 |

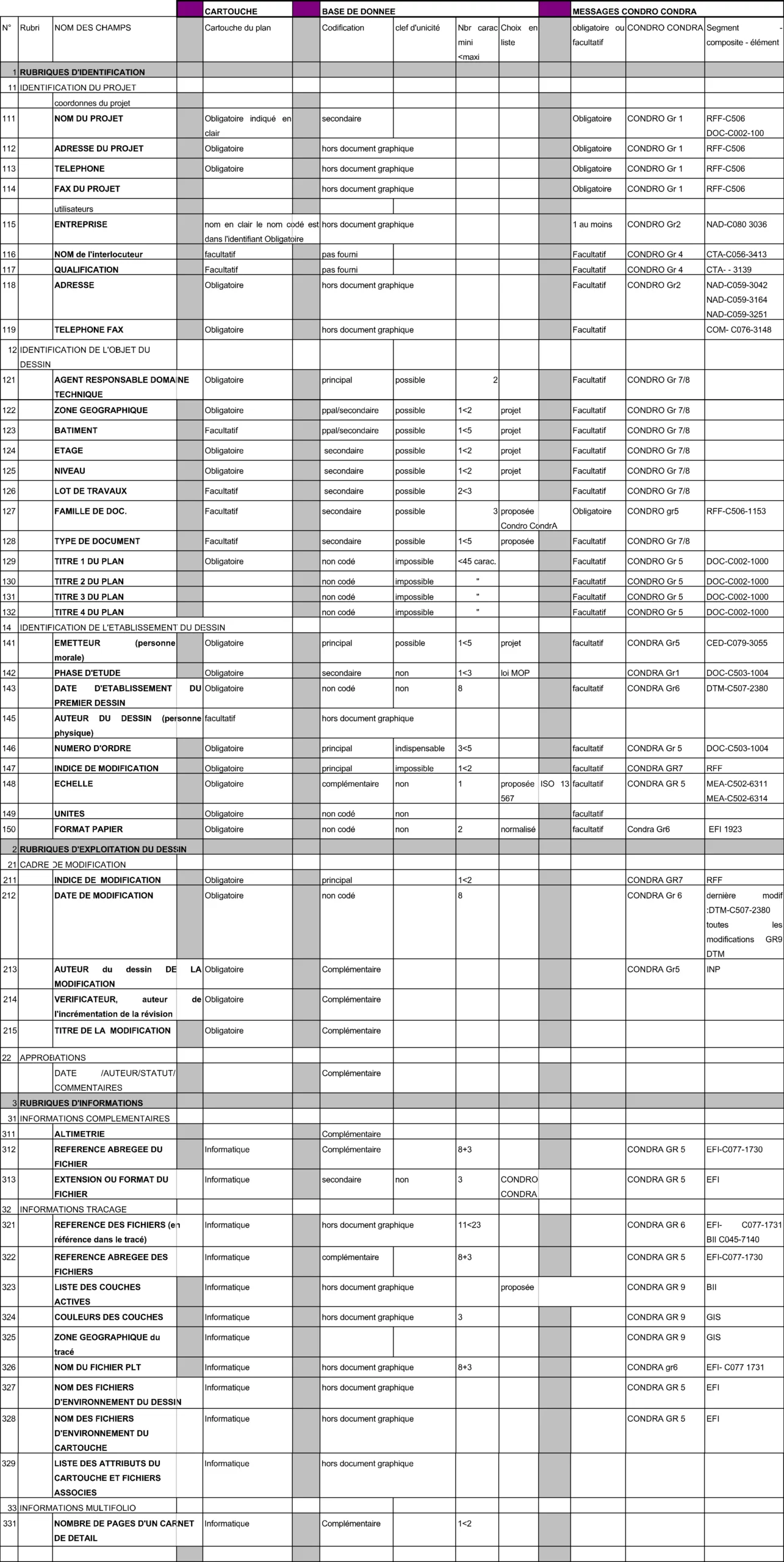

Tableau récapitulatif du cartouche
